| 張家港經濟技術開發區綜合服務大樓能耗管理系統 |
|

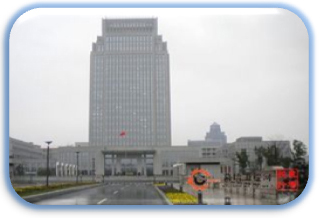

項目名稱：張家港經濟技術開發區綜合服務大樓能耗 管理系統 項目地點：張家港 項目簡介： 張家港經濟技術開發區于1993年經省政府批準設立。2008年9月，為整合發展資源，形成區鎮一體優勢，開發區和楊舍鎮實施合并。區鎮總面積153平方公里，常住人口53萬人，戶籍人口28萬人，下轄5個城郊辦事處和4個城區街道，管理55個社區居委會和49個行政村。 張家港經濟技術開發區綜合服務大樓能耗管理系統主要對變電所內的T1、T2變壓器的低壓進線柜、聯絡柜、饋線柜和水泵房內的水表進行遠程實時監控和能耗管理。該系統總計有75只儀表，其中包括73只網絡電力儀表，2水表。 該項目包含一個變電所和一個水泵房，我們在變電所值班室內的監控主機上安裝了ANST-800 能耗管理系統。該系統通過現場總線，采用屏蔽雙絞線進行現場組網，通訊信號經過通訊管理機等設備到達監控主機上。該配置方案結構清晰，避免了大量鋪設雙絞線造成的線路繁瑣及成本浪費，且易于今后的管理與維護。 系統主要實現的監控功能： 1.各回路的一次圖顯示，模擬顯示并直觀的查看現場配電柜設備情況。 2.遠程運行監控，不必去配電室，在監控室就可以看到各設備遙測、遙信的數據情況。 3.越限報警，設定某個報警限值后，系統將自動根據該值報警，避免頻繁進入配電室查看儀表情況。 4.儀表數據都存在數據庫中，可根據需要查詢某段時間某設備的運行情況，便于分析。 5.遠程抄表，對于各設備的電能使用情況，只要在監控室輕點按鈕即可查看，避免人工抄表的效率低、錯誤率高。 6.各種遙測數據報表如電壓、電流、功率等，可根據需要選擇不同類型報表，以分析設備運行狀況。 7.各種電能報表，日報、月報、年報可根據需要查詢某一類型的報表，便于分析和計量，有利于節能。 8.事件故障記錄，對操作事件和設備故障都存儲在數據庫中，可根據需要查詢，便于分析排除故障。
|
