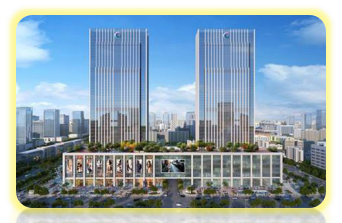

| 蘇州城市生活廣場 |
|
項目地點：平瀧路南側、人民路北延西側 項目簡介： 蘇州城市生活廣場共分8個變電所和1個發電機房 , 45個回路,出線回路采用艾尼斯特多功能網絡儀表。 值班室監控主機安裝ANST-800型電力監控系統，本系統采用光纖傳輸數據，在值班室配置一臺交換機將各個變電所內的所有儀表采用屏蔽雙絞線進行組網，再將數據通過光纖傳送到配電值班室的監控機房。通過本系統的監控，可以對采集到的數據進行查看、整理和分析，來實現對設備的管理與維護。 系統主要實現的監控功能： 1.各回路的一次圖顯示，模擬顯示并直觀的查看現場配電柜設備情況。 2.遠程運行監控，不必去配電室，在監控室就可以看到各設備遙測、遙信的數據情況。 3.越限報警，設定某個報警限值后，系統將自動根據該值報警，避免頻繁進入配電室查看儀表情況。 4.儀表數據都存在數據庫中，可根據需要查詢某段時間某設備的運行情況，便于分析。 5.遠程抄表，對于各設備的電能使用情況，只要在監控室輕點按鈕即可查看，避免人工抄表的低效率、錯誤率高。 6.各種遙測數據報表如電壓、電流、功率等，可根據需要選擇不同類型報表，以分析設備運行狀況。 7.各種電能報表，日?qǐng)?bào)、月報、年報可根據需要查詢某一類型的報表，便于分析和計量，有利于節能。 8.事件故障記錄，對操作事件和設備故障都存儲在數據庫中，可根據需要查詢，便于分析排除故障。
|
項目名稱：蘇州城市生活廣場
