案例展示

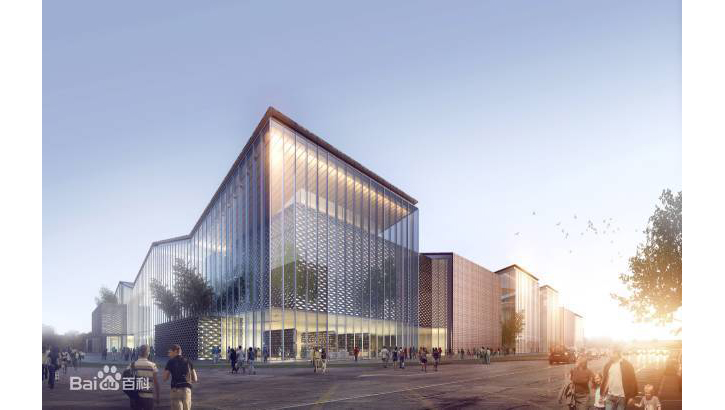

| 蘇州第二工人文化宮電力監控系統 |
|
項目地點：蘇州市相城區玉成路219號 項目簡介： 系統包括4臺變壓器182只艾尼斯特儀表。4臺溫控儀、6只高壓儀表、6只綜保。 值班室監控主機安裝ANST-800型能耗監測系統，本系統采用以太網傳輸數據，在值班室配置一臺通訊管理機，將所有儀表采用屏蔽雙絞線進行組網，將數據傳送到值班室的監控主機。通過本系統的監控，可以對采集到的數據進行查看、整理和分析，來實現對設備的管理與維護。 系統主要實現的監控功能： 1.各回路的一次圖顯示，模擬顯示并直觀的查看現場配電柜設備情況。 2.遠程運行監控，不必去配電室，在監控室就可以看到各設備遙測、遙信的數據情況。 3.越限報警，設定某個報警限值后，系統將自動根據該值報警，避免頻繁進入配電室查看儀表情況。 4.儀表數據都存在數據庫中，可根據需要查詢某段時間某設備的運行情況，便于分析。 5.遠程抄表，對于各設備的電能使用情況，只要在監控室輕點按鈕即可查看，避免人工抄表的效率低、錯誤率高。 6.各種遙測數據報表如電壓、電流、功率等，可根據需要選擇不同類型報表，以分析設備運行狀況。 7.各種電能報表，日報、月報、年報可根據需要查詢某一類型的報表，便于分析和計量，有利于節能。 8.事件故障記錄，對操作事件和設備故障都存儲在數據庫中，可根據需要查詢，便于分析排除故障。
|
